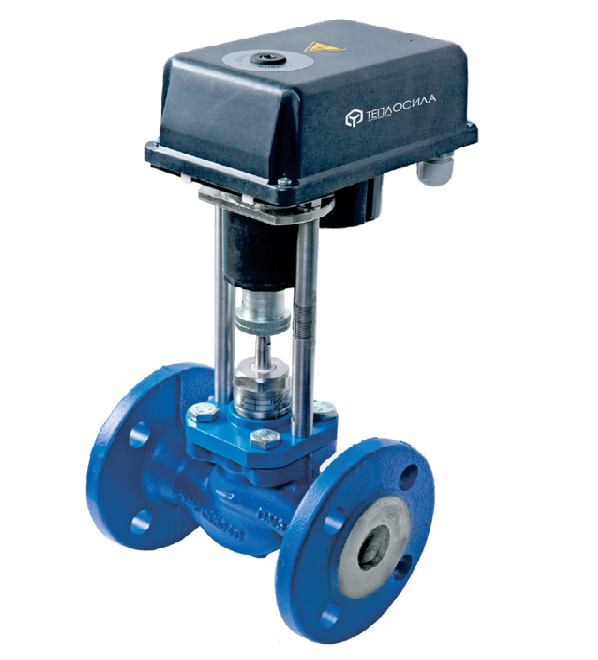

Клапан ВКСР с програмно-управляемым механизмом ВЭП-25-3000
Похожие предложения:
Центральный офис
г. Тюмень, ул. Мельникайте 131а, оф.61
Справочная служба
+7(3452) 215-716
+7(9044) 912-012 (сот.)
+7(9044) 912-012 (сот.)
Режим работы
Пн-пт с 8:00 до 17:00
ВКСР применяется на тепловых станциях, в центральных, индивидуальных тепловых пунктах и в вентиляционных системах.
Диаметр условного прохода, DN ........... 15, 20, 25, 32, 40, 50,
65, 80, 100, 125 мм;
Рабочая среда ....................... вода и водные растворы не разрушающие конструкцию ВКСР при температуре до 150 °С;
Условное давление ................ 1,6 МПа;
Напряжение питания .............. 187 - 242 В, 50-60 Гц;
Потребляемая мощность ......... 18 Вт;
Срок службы............................. не менее 15 лет.
Отличительные особенности
- наличие у ВКСР микропроцессорной платы управления с программными переключателями, обеспечивающей различные режимы работы и возможность управления по интерфейсу RS-485.
Конструкция, принцип работы
Клапан ВКСР с электрическим исполнительным механизмом ЭИМ состоит из следующих основных узлов и деталей:
- корпуса 1, через который при открытом затворе проходит рабочая среда;
- плунжера 2;
- тарелки с уплотнительным кольцом 3;
- седла 4;
- штока 5;
- крышки с уплотнительной прокладкой 6;
- узла уплотнения штока 7;
- гайки 8; 10; 11;
- электрического исполнительного механизма ВЭП 9.
Рис. 1. Конструкция клапана ВКСР
Управление ВКСР осуществляется электрическим исполнительным механизмом. Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Герметичность ВКСР по отношению к внешней среде обеспечивается прокладкой крышки и узлом уплотнения штока.
Технические характеристики
1,0
1,6
2,5
2,5
4,0
6,3
4,0
6,3
10
10
16
16
25
16
25
32
40
63
63
100
100
125
160
Эксплуатационные характеристики
- температура окружающей среды от минус 30 °С до +55 °С;
- относительная влажность воздуха до 95%.
Монтажные схемы
Схема 1. Монтажная схема установки ВКСР с ЭИМ ВЭП-25-3000
для регулирования температуры воды в системе горячего водоснабжения
Схема 2. Монтажная схема установки ВКСР с ЭИМ ВЭП-25-3000
для регулирования температуры воздуха в помещении
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
руководство по эксплуатации клапана ВКСР.pdf
руководство по эксплуатации механизма ВЭП-25-3000.pdf
номограмма для подбора клапана ВКСР.pdf
